Perfil termal en Chile: si su bodega, cuarto frío o vehículo refrigerado no demuestra distribución térmica controlada, arriesga rechazos en auditoría, pérdida de producto y fallas en la cadena de frío. ELICROM Chile —laboratorio con acreditación ISO/IEC 17025 en Santiago— realiza perfil termal y mapeo térmico acreditados con dataloggers trazables, método PEV.EL.04 e informe técnico alineado a USP y orientaciones OMS (Annex 9).
En esta guía encontrará
- Qué es un perfil termal y un mapeo de temperatura
- Diferencias frente al monitoreo continuo
- Normativa, etapas del ensayo e informe final
- Caso práctico y preguntas frecuentes para cotizar con claridad
Qué es un perfil termal
Un perfil termal (temperature mapping) es el estudio documentado de cómo se comporta la temperatura —y, cuando aplica, la humedad relativa— en puntos representativos de un espacio o medio de transporte. El objetivo es demostrar que la distribución térmica cumple el rango de temperatura controlada definido para el producto.
Respuesta directa: el perfil termal identifica puntos calientes y fríos, uniformidad y estabilidad térmica con sensores de temperatura / datalogger trazables, bajo condiciones reales o representativas de uso.
En operaciones de almacenamiento farmacéutico, alimentos o logística, este ensayo respalda la validación térmica / calificación térmica del área y reduce incertidumbre frente a inspectores y clientes.
Qué es un mapeo térmico (mapeo de temperatura)
El mapeo térmico o mapeo de temperatura describe el mismo tipo de ensayo, con énfasis en la cobertura espacial: plan de puntos, grilla de sensores y lectura del volumen útil (bodega, cuartos fríos, camión o cooler).
Definición operativa ELICROM Chile: perfil termal / mapeo = determinación documentada de la distribución de temperatura (y humedad cuando aplica) en áreas o vehículos refrigerados, con método interno PEV.EL.04, trazabilidad metrológica e informe alineado a USP 48 y Annex 9.
Perfil termal vs mapeo térmico vs monitoreo continuo
| Aspecto | Perfil termal / mapeo térmico | Monitoreo continuo |
|---|---|---|
| Propósito | Calificar / demostrar distribución térmica del sistema | Vigilar en operación diaria |
| Duración típica | Estudio acotado (horas a días, según protocolo) | Permanente o por turnos |
| Densidad de sensores | Alta: grilla representativa del volumen | Menor: puntos críticos fijos |
| Entregable | Informe de mapeo / calificación térmica | Registros, alarmas y tendencias |
| Relación | El mapeo define dónde monitorear; el monitoreo no sustituye un perfil termal completo | |
En la práctica ELICROM, perfil termal y mapeo térmico son el mismo tipo de ensayo; «mapeo» destaca la cobertura espacial. El monitoreo de temperatura es complementario, no un reemplazo del estudio de calificación.
¿Necesita definir si corresponde mapeo o solo ajuste de monitoreo? ELICROM Chile · Solicitar Presupuesto.
Beneficios de realizar el estudio y riesgos de no hacerlo
| Beneficios | Riesgos de no mapear |
|---|---|
| Evidencia objetiva de cadena de frío | Hallazgos en auditorías GDP / GSP / clientes |
| Ubicación correcta de sensores de monitoreo | Puntos ciegos (esquinas, puertas, techo) |
| Decisiones de layout y carga de producto | Degradación o rechazo de lotes |
| Base para calificación / revalidación | Costos mayores por no conformidades |
Industrias y tipos de instalaciones donde aplica
| Tipo de instalación | Ejemplos de rango | Uso típico |
|---|---|---|
| Bodegas / salas de almacenamiento | 15–25 °C (u otros acordados) | Farmacéutico, dispositivos, insumos |
| Cuartos fríos / cámaras | 2–8 °C | Vacunas, productos termosensibles |
| Vehículos refrigerados / camiones | Según ruta y producto | Distribución y última milla |
| Coolers / medios isotermos | Según diseño del medio | Transporte corto / emergencias |
También aplica a laboratorios, centros de distribución, industria alimentaria y organizaciones que deben demostrar control de temperatura bajo Buenas Prácticas de Distribución (GDP) y de Almacenamiento (GSP).
Relacionado: calibración de medios isotermos en Santiago · calibración de termómetros · calibración de termohigrómetros y dataloggers.

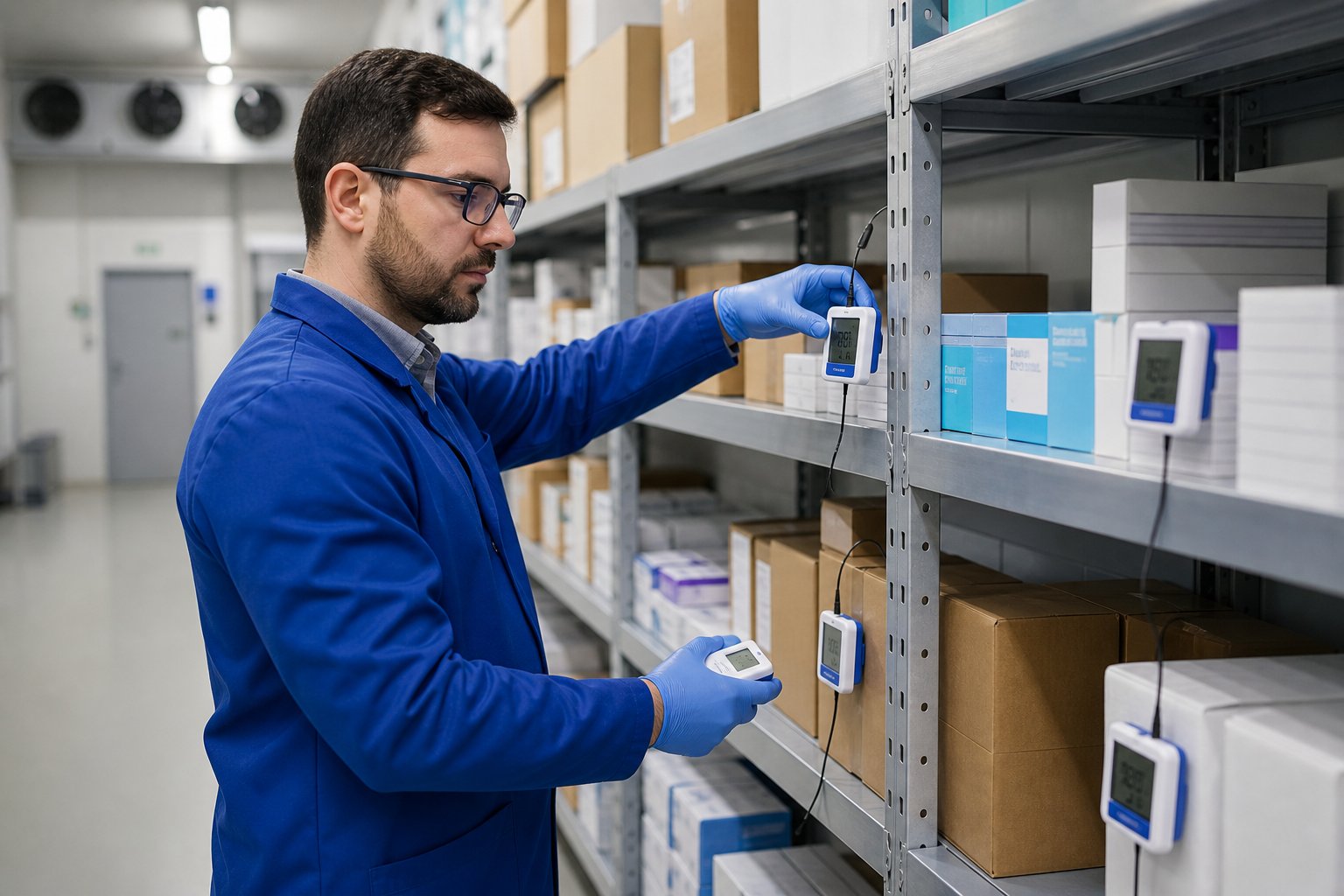

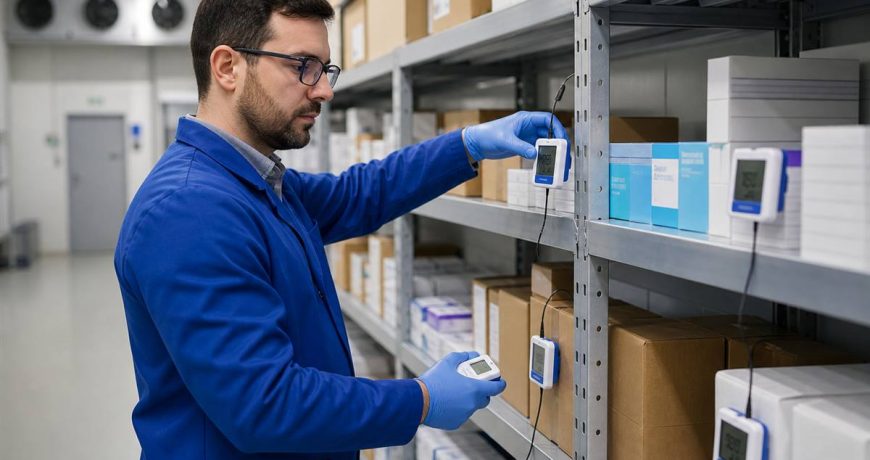

Servicios acreditados de perfil termal en Santiago
Bajo acreditación ISO/IEC 17025, ELICROM Chile realiza perfil termal y mapeo térmico en campo:
| Ámbito | Perfil termal | Mapeo |
|---|---|---|
| Bodegas | Acreditado | Acreditado |
| Cuartos fríos | Acreditado | Acreditado |
| Vehículos | Acreditado | Acreditado |
También se asocian mediciones en cuartos de estabilidad, camiones y coolers, conforme al alcance vigente y al método PEV.EL.04. Confirme siempre el alcance publicado de la sede.

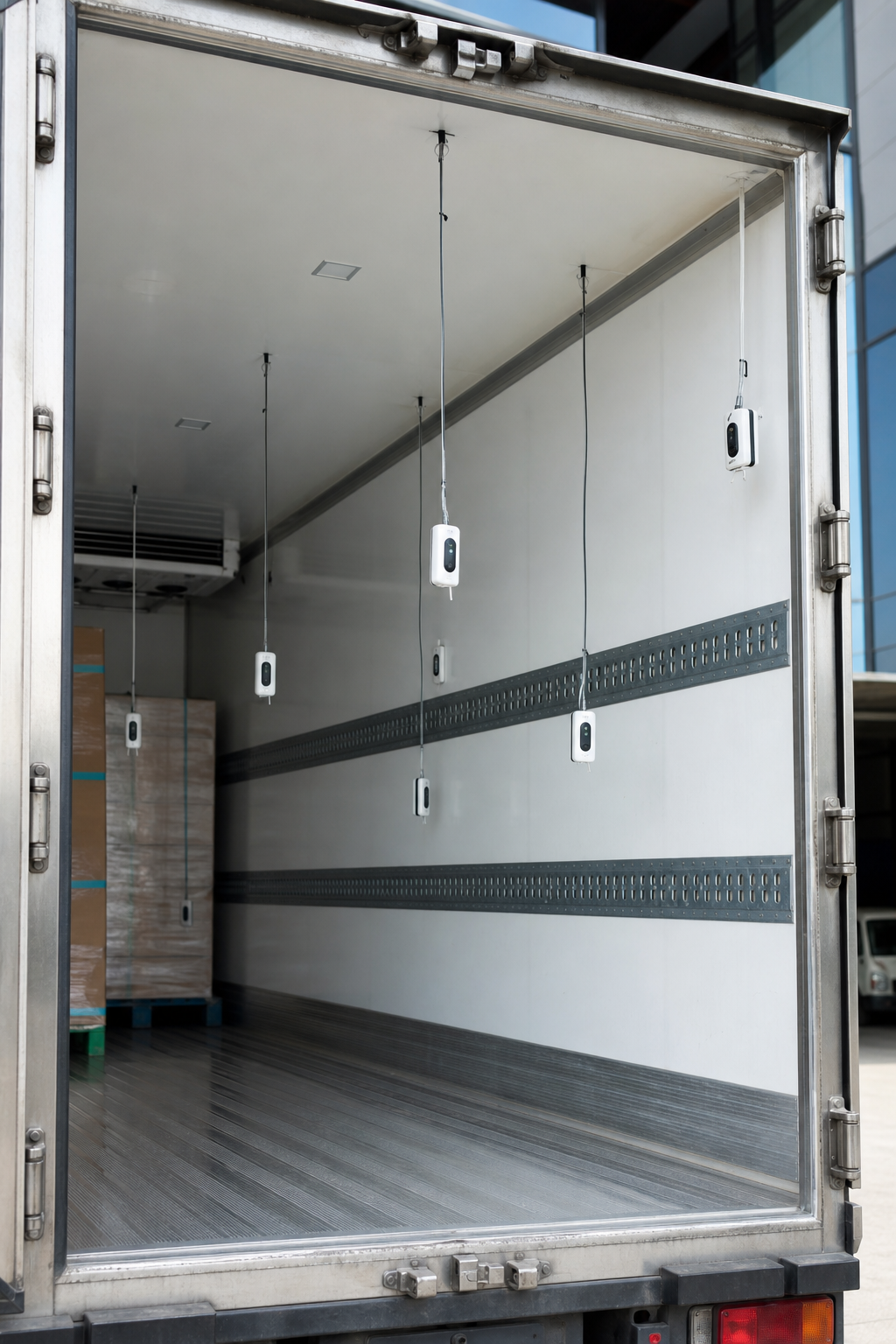

Bodegas · Cuartos fríos · Vehículos refrigerados (cadena de frío)
Normativa aplicable y referencias técnicas
| Norma / Documento | Aplicación |
|---|---|
| ISO/IEC 17025:2017 | Competencia del laboratorio acreditado |
| USP 48 NF 43 Volume 1 | Temperature Mapping for the Qualification of Storage Areas |
| WHO Annex 9 (supplements 8, 11) | Almacenamiento y transporte de productos sensibles a tiempo y temperatura (OMS) |
| GDP / GSP | Buenas prácticas de distribución y almacenamiento (marco del cliente) |
| PEV.EL.04 (ELICROM) | Método interno de perfil termal / mapeo |
| Servicios | Alcance | Ensayo | Método interno | Método de referencia | Comentarios |
|---|---|---|---|---|---|
| Perfil termal y mapeo en: Bodegas Cuartos fríos Vehículos |
Calibración / ensayo acreditado ISO/IEC 17025 | Perfil termal¹ | PEV.EL.04 | USP 48 NF 43 Volume 1 — Temperature Mapping for the Qualification of Storage Areas Annex 9 — Model guidance for the storage & transport of time & temperature-sensitive pharmaceutical products, supplement 8, 11. |
Servicio de ensayo / calibración en campo según alcance vigente. |
¹ Este laboratorio ofrece servicio de calibración comercial y calibración/ensayo en campo. Verifique el alcance acreditado vigente de la sede Santiago.
Cómo realiza ELICROM Chile el perfil termal
| Etapa | Qué se hace |
|---|---|
| 1. Alcance y riesgo | Revisión de área/vehículo, rangos, carga y requisitos del cliente |
| 2. Plan de sensores | Definición de grilla de dataloggers / sensores de temperatura |
| 3. Ejecución en campo | Estabilización, condición de carga acordada y registro continuo |
| 4. Análisis | Extremos, uniformidad, estabilidad y evaluación vs criterios |
| 5. Informe | Entrega con trazabilidad metrológica y recomendaciones |
Aplicamos el procedimiento interno PEV.EL.04. El servicio incluye ensayo en campo en las instalaciones o vehículos del cliente en Chile.
¿Listo para mapear su bodega o flota? Solicitar Presupuesto con ELICROM Chile.
Qué incluye el informe final
- Identificación del área o vehículo y condiciones del ensayo
- Plan de ubicación de sensores / dataloggers
- Resultados de temperatura (y humedad relativa si aplica)
- Análisis de extremos, uniformidad y estabilidad
- Evaluación frente a criterios acordados
- Trazabilidad metrológica de los instrumentos utilizados
- Conclusiones y recomendaciones (puntos de monitoreo, layout, revalidación)
Caso práctico: bodega farmacéutica en Santiago
Escenario realista (ilustrativo) de almacenamiento farmacéutico con temperatura controlada 15–25 °C:
| Parámetro | Detalle del ejemplo |
|---|---|
| Instalación | Bodega ~180 m², altura útil ~4,5 m, HVAC y cortina de aire en muelle |
| Sensores | 24 dataloggers en grilla (esquinas, pasillos, cerca de puertas y zona de techo) |
| Duración | 72 h en vacío + 48 h con carga representativa (según protocolo acordado) |
| Resultados | Punto frío cerca del muelle al abrir puertas; resto dentro de 15–25 °C |
| Recomendaciones | Reubicar producto crítico lejos del muelle; fijar 2 sensores permanentes de monitoreo en extremos detectados; repetir mapeo tras cambios de layout |
Los números del ejemplo son didácticos. El plan real de sensores, duración y criterios se definen con el cliente y el alcance acreditado vigente.
Preguntas frecuentes sobre perfil termal en Chile
Toque cada pregunta para ver u ocultar la respuesta.
¿Cuál es la diferencia entre perfil termal y mapeo térmico?
En la práctica ELICROM son el mismo ensayo. «Mapeo» enfatiza la cobertura espacial y el plan de puntos.
¿El monitoreo continuo reemplaza un perfil termal?
No. El monitoreo vigila puntos fijos; el perfil termal califica la distribución térmica del sistema.
¿Cada cuánto repetir el mapeo de temperatura?
Tras cambios relevantes (layout, HVAC) o según riesgo/auditoría. Muchas operaciones lo repiten anualmente.
¿En qué rangos de temperatura se puede realizar?
Se acuerdan según el producto (p. ej. 15–25 °C o 2–8 °C). Confirme alcance vigente al cotizar.
¿Se mide también humedad relativa?
Sí, cuando el protocolo y el producto lo requieren. Indíquelo al solicitar cotización.
¿Cuántos sensores de temperatura se necesitan?
Depende del volumen, puertas, HVAC y riesgo. Se define una grilla representativa caso a caso.
¿Cuánto dura un perfil termal típico?
De horas (vehículos/coolers) a uno o más días (bodegas/cuartos fríos), según el protocolo.
¿Está acreditado ISO/IEC 17025 en Chile?
Sí, con alcance publicado para bodegas, cuartos fríos y vehículos. Verifique siempre el alcance vigente.
¿Qué normas de referencia usan?
Método PEV.EL.04, con referencias a USP 48 y WHO Annex 9, bajo ISO/IEC 17025.
¿Pueden mapear vehículos refrigerados?
Sí. El alcance acreditado incluye vehículos, además de bodegas y cuartos fríos.
¿Se hace el ensayo en las instalaciones del cliente?
Sí. Incluye ensayo en campo en instalaciones o vehículos del cliente.
¿Qué debo preparar antes de la visita?
Croquis, rangos, acceso seguro, condición de carga y requisitos de calidad.
¿El informe sirve para auditorías GDP/GSP?
Aporta evidencia técnica; la aceptación depende de su sistema de calidad y del alcance acordado.
¿En qué ciudades de Chile atienden?
Sede en Santiago. La cobertura de campo se coordina según ubicación al cotizar.
¿Cómo solicito una cotización?
Indique tipo de instalación, tamaño, rango y ubicación. Solicitar Presupuesto.
¿Aplica a coolers o medios isotermos?
Puede asociarse según alcance. Ver también calibración de medios isotermos.
¿Necesita perfil termal en Chile?
ELICROM Chile realiza perfil termal y mapeo térmico acreditados en bodegas, cuartos fríos y vehículos refrigerados, con método PEV.EL.04 y referencias USP / Annex 9 (OMS).
